Pozo para toma de muestras, prefabricado, de polietileno
IUS067 Pozo para toma de muestras, prefabricado, de polietileno

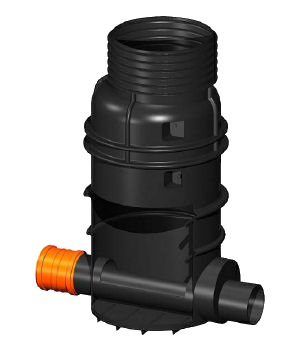

Pozo para toma de muestras, monobloque, de polietileno de alta densidad, modelo RTM "RASAN", de 800 mm de diámetro nominal y 1,5 m de altura nominal, sobre solera de 30 cm de espesor de hormigón armado HA-30/B/20/XC4+XA2, encastre del cuerpo del colector 10 cm en dicha solera, ligeramente armada con malla electrosoldada ME 20x20 Ø 8-8 B 500 T 6x2,20 UNE-EN 10080 y losa alrededor de la boca del cono de 150x150 cm y 20 cm de espesor de hormigón en masa HM-30/B/20/X0+XA2, con cierre de tapa circular y marco de fundición clase B-125 según UNE-EN 124, instalado en aceras, zonas peatonales o aparcamientos comunitarios.

Casa comercial
Documentación
RASAN. Pozos, arquetas e imbornales. Catálogo de producto.
RASAN. Pozos en terreno estable. Manual de instalación.
RASAN. Pozos en terreno inestable. Manual de instalación.
Altura nominal (m)
Diámetro nominal (mm)
Clase de carga según UNE-EN 124

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1



Materiales



mt10haf010ernu

Hormigón HA-30/B/20/XC4+XA2, fabricado en central, con cemento SR.

0,398

117,49

46,76

mt07ame010n

Malla electrosoldada ME 20x20 Ø 8-8 B 500 T 6x2,20 UNE-EN 10080.

1,327

6,85

9,09

mt11ras150g

Ud

Pozo para toma de muestras, monobloque, de polietileno de alta densidad, modelo RTM "RASAN", de 800 mm de diámetro nominal y 1,5 m de altura nominal, con cono reductor de 600 mm de diámetro nominal en la boca, con los pates instalados, base con superficie acanalada, tubo pasante con corte para toma de muestras, de 400 mm de diámetro y manguito de unión con junta elástica en la entrada, según UNE-EN 13598-2.

1,000

770,33

770,33

mt10hmf010rRb

Hormigón HM-30/B/20/X0+XA2, fabricado en central, con cemento SR.

0,349

118,37

41,31

mt46tpr010a

Ud

Tapa circular y marco de fundición dúctil de 660 mm de diámetro exterior y 40 mm de altura, paso libre de 550 mm, para pozo, clase B-125 según UNE-EN 124. Tapa revestida con pintura bituminosa y marco sin cierre ni junta.

1,000

58,23

58,23



Subtotal materiales:

925,72

2



Equipo y maquinaria



mq04cag010a

h

Camión con grúa de hasta 6 t.

0,245

56,47

13,84



Subtotal equipo y maquinaria:

13,84

3



Mano de obra



mo041

h

Oficial 1ª construcción de obra civil.

1,909

22,13

42,25

mo087

h

Ayudante construcción de obra civil.

0,954

21,02

20,05



Subtotal mano de obra:

62,30

4



Costes directos complementarios




%

Costes directos complementarios

2,000

1.001,86

20,04

Coste de mantenimiento decenal: 40,88€ en los primeros 10 años.

Costes directos (1+2+3+4):

1.021,90



UNIDAD DE OBRA IUS067: POZO PARA TOMA DE MUESTRAS, PREFABRICADO, DE POLIETILENO.


CARACTERÍSTICAS TÉCNICAS

Formación de pozo para toma de muestras, monobloque, de polietileno de alta densidad, modelo RTM "RASAN", de 800 mm de diámetro nominal y 1,5 m de altura nominal, con cono reductor de 600 mm de diámetro nominal en la boca, con los pates instalados, base con superficie acanalada, tubo pasante con corte para toma de muestras, de 400 mm de diámetro y manguito de unión con junta elástica en la entrada, sobre solera de 30 cm de espesor de hormigón armado HA-30/B/20/XC4+XA2, encastre del cuerpo del colector 10 cm en dicha solera, ligeramente armada con malla electrosoldada ME 20x20 Ø 8-8 B 500 T 6x2,20 UNE-EN 10080 y losa alrededor de la boca del cono de 150x150 cm y 20 cm de espesor de hormigón en masa HM-30/B/20/X0+XA2; con cierre de tapa circular y marco de fundición clase B-125 según UNE-EN 124, instalado en aceras, zonas peatonales o aparcamientos comunitarios.



NORMATIVA DE APLICACIÓN

Elaboración, transporte y puesta en obra del hormigón: Código Estructural.

Ejecución: CTE. DB-HS Salubridad.


CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA


DEL SOPORTE.

Se comprobará que la ubicación se corresponde con la de Proyecto.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Replanteo. Colocación de la malla electrosoldada para la solera. Vertido y compactación del hormigón en formación de solera. Colocación del pozo. Conexionado de los colectores al pozo. Colocación de la malla electrosoldada para la losa, alrededor de la boca del cono. Vertido y compactación del hormigón. Colocación de marco, tapa de registro y accesorios. Comprobación de su correcto funcionamiento. Realización de pruebas de servicio.


CONDICIONES DE TERMINACIÓN.

El pozo quedará totalmente estanco.



PRUEBAS DE SERVICIO.

Prueba de estanqueidad parcial.

Normativa de aplicación: CTE. DB-HS Salubridad



CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes, en especial durante el relleno y compactación de áridos, y frente al tráfico pesado.



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.



CRITERIO DE VALORACIÓN ECONÓMICA

El precio incluye los equipos y la maquinaria necesarios para el desplazamiento y la disposición en obra de los elementos, pero no incluye la excavación ni el relleno del trasdós.



Código LER

Tipo

Peso (kg)

Volumen (l)

17 01 01

Hormigón (hormigones, morteros y prefabricados).

1,867

1,245

17 04 05

Hierro y acero.

0,058

0,028



Residuos generados:

1,925

1,272

15 01 01

Envases de papel y cartón.

0,158

0,211



Envases:

0,158

0,211



Total residuos:

2,083

1,483
