IUE022

Ud

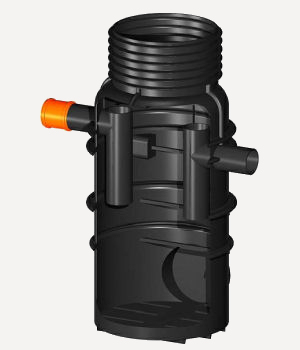

Pozo separador de grasas, de polietileno de alta densidad (PEAD/HDPE).

1.655,52€

Pozo separador de grasas, monobloque, de polietileno de alta densidad, modelo RP "RASAN", de 800 mm de diámetro nominal y 2,5 m de altura nominal, sobre solera de 30 cm de espesor de hormigón armado HA-30/B/20/IIb+Qb, encastre del cuerpo del colector 10 cm en dicha solera, ligeramente armada con malla electrosoldada ME 20x20 Ø 8-8 B 500 T 6x2,20 UNE-EN 10080 y losa alrededor de la boca del cono de 150x150 cm y 20 cm de espesor de hormigón en masa HM-30/B/20/I+Qb, con cierre de tapa circular y marco de fundición clase C-250 según UNE-EN 124, instalado en junto a bordillos de aceras o zonas de las cunetas de las calles.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt10haf010psc

m³

Hormigón HA-30/B/20/IIb+Qb, fabricado en central, con cemento SR.

0,398

107,66

42,85

mt07ame010n

m²

Malla electrosoldada ME 20x20 Ø 8-8 B 500 T 6x2,20 UNE-EN 10080.

1,327

3,25

4,31

mt11ras170sb

Ud

Pozo separador de grasas, monobloque, de polietileno de alta densidad, modelo RP "RASAN", de 800 mm de diámetro nominal y 2,5 m de altura nominal, con cono reductor de 600 mm de diámetro nominal en la boca, con los pates instalados, base con superficie lisa, una entrada con manguito de unión con junta elástica de 125 mm de diámetro y una salida de 125 mm de diámetro, con ventilación incorporada, según UNE-EN 13598-2.

1,000

1.424,72

1.424,72

mt10hmf010kn

m³

Hormigón HM-30/B/20/I+Qb, fabricado en central, con cemento SR.

0,349

102,80

35,88

mt46tpr010g

Ud

Tapa circular y marco de fundición dúctil de 660 mm de diámetro exterior y 40 mm de altura, paso libre de 550 mm, para pozo, clase C-250 según UNE-EN 124. Tapa revestida con pintura bituminosa y marco sin cierre ni junta.

1,000

54,11

54,11

Subtotal materiales:

1.561,87

2

Equipo y maquinaria

mq04cag010a

h

Camión con grúa de hasta 6 t.

0,251

50,01

12,55

Subtotal equipo y maquinaria:

12,55

3

Mano de obra

mo041

h

Oficial 1ª construcción de obra civil.

1,922

17,24

33,14

mo087

h

Ayudante construcción de obra civil.

0,961

16,13

15,50

Subtotal mano de obra:

48,64

4

Costes directos complementarios

%

Costes directos complementarios

2,000

1.623,06

32,46

Coste de mantenimiento decenal: 82,78€ en los primeros 10 años.

Costes directos (1+2+3+4):

1.655,52

UNIDAD DE OBRA IUE022: POZO SEPARADOR DE GRASAS, DE POLIETILENO DE ALTA DENSIDAD (PEAD/HDPE).

CARACTERÍSTICAS TÉCNICAS

Formación de pozo separador de grasas, monobloque, de polietileno de alta densidad, modelo RP "RASAN", de 800 mm de diámetro nominal y 2,5 m de altura nominal, con cono reductor de 600 mm de diámetro nominal en la boca, con los pates instalados, base con superficie lisa, una entrada con manguito de unión con junta elástica de 125 mm de diámetro y una salida de 125 mm de diámetro, con ventilación incorporada, sobre solera de 30 cm de espesor de hormigón armado HA-30/B/20/IIb+Qb, encastre del cuerpo del colector 10 cm en dicha solera, ligeramente armada con malla electrosoldada ME 20x20 Ø 8-8 B 500 T 6x2,20 UNE-EN 10080 y losa alrededor de la boca del cono de 150x150 cm y 20 cm de espesor de hormigón en masa HM-30/B/20/I+Qb; con cierre de tapa circular y marco de fundición clase C-250 según UNE-EN 124, instalado en junto a bordillos de aceras o zonas de las cunetas de las calles. El precio incluye los equipos y la maquinaria necesarios para el desplazamiento y la disposición en obra de los elementos, pero no incluye la excavación ni el relleno del trasdós.

NORMATIVA DE APLICACIÓN

Elaboración, transporte y puesta en obra del hormigón: Instrucción de Hormigón Estructural (EHE-08).

Ejecución: CTE. DB-HS Salubridad.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

PRUEBAS DE SERVICIO.

Prueba de estanqueidad parcial.

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes, en especial durante el relleno y compactación de áridos, y frente al tráfico pesado.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

Código LER

Residuos generados

Peso (kg)

Volumen (l)

17 01 01

Hormigón (hormigones, morteros y prefabricados).

5,109

3,406

17 04 05

Hierro y acero.

0,205

0,098

Residuos generados:

5,314

3,504

15 01 01

Envases de papel y cartón.

0,072

0,096

Total residuos:

5,386

3,600
